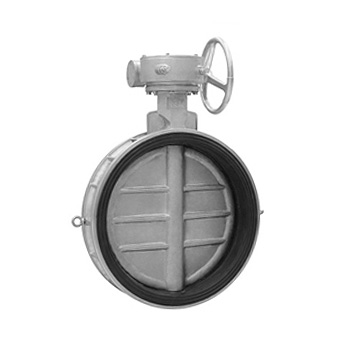

蝸輪蝶閥
蝸輪蝶閥D371X-10型 PN10、PN16 A型對夾式蝶閥適用于醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用，適用溫度≤80℃。
產品特點:
1、結構簡單緊湊、小型輕便，容易拆裝及維修，并可在任意位置安裝
2、90 度回轉，啟閉迅速
3、流量特性趨于直線，調節性能好
4、選擇不同零部件材質，可適用于多種介質
主要零件材料:
| 零件名稱 |
閥體 |
閥座 |
閥桿、蝸桿 |
蝶板 |
襯套 |
0型圈 |
| D371X－10 |
灰鑄鐵 |
丁睛橡膠 |
2Cr13 |
球墨鑄鐵 |
鑄鐵青銅 |
丁睛橡膠 |
| D371X－10Q | 球墨鑄鐵 | |||||
| D371X－10C | WCB |
主要性能規范:
| 公稱壓力PN(Mpa) | 試驗壓力Ps(Mpa) |
工作壓力 (Mpa) |
工作溫度（0C） |
適用介質 | |
| 強度 | 密封 | ||||
| 1.0 | 1.5 | 1.1 | 1.0 | ≤135 | 蒸汽、水、油品、弱酸、堿等 |
| 1.6 | 2.4 | 1.8 | 1.6 | ||
主要外形尺寸、連接尺寸:
|
公稱通徑DN |
H1 |
H2 |
H3 |
L |
L1 |
S |
D0 |
1.0Mpa |
1.6Mpa |
重量 |
|||||
|
mm |
in |
D1 |
Z-φd |
螺栓z-Md |
D1 |
Z-φ125d |
螺栓Z－Md |
Kg |
|||||||
|
50 |
2 |
68 |
118 |
64 |
43 |
96 |
53 |
100 |
125 |
4－φ18 |
4-M16 |
125 |
4－φ18 |
4-M16 |
6 |
|
65 |
21/2 |
82 |
140 |
64 |
46 |
96 |
53 |
100 |
145 |
4－φ18 |
4-M16 |
145 |
4－φ18 |
4-M16 |
7 |
|
80 |
3 |
85 |
150 |
64 |
46 |
96 |
53 |
126 |
160 |
4－φ18 |
4-M16 |
160 |
4－φ18 |
4-M16 |
9 |
|
100 |
4 |
105 |
180 |
64 |
52 |
96 |
53 |
126 |
180 |
4－φ18 |
8-M16 |
180 |
4－φ18 |
8-M16 |
12 |
|
125 |
5 |
128 |
200 |
64 |
56 |
96 |
53 |
160 |
210 |
4－φ18 |
8-M16 |
210 |
4－φ18 |
8-M16 |
13 |
|
150 |
6 |
138 |
210 |
64 |
56 |
96 |
53 |
160 |
240 |
4－φ23 |
8-M20 |
240 |
4－φ23 |
8-M20 |
18 |
|
200 |
8 |
175 |
245 |
100 |
60 |
150 |
80 |
250 |
295 |
4－φ23 |
8-M20 |
295 |
4－φ23 |
12-M20 |
26 |
|
250 |
10 |
205 |
280 |
100 |
68 |
150 |
80 |
250 |
350 |
4－φ23 |
12-M20 |
355 |
4－φ26 |
12-M24 |
42 |
|
300 |
12 |
245 |
320 |
117 |
78 |
220 |
100 |
320 |
400 |
4－φ23 |
12-M20 |
410 |
4－φ26 |
12-M24 |
78 |
|
350 |
14 |
265 |
340 |
117 |
78 |
220 |
100 |
320 |
460 |
4－φ23 |
16-M20 |
470 |
4－φ26 |
16-M24 |
81 |
|
400 |
16 |
295 |
380 |
128 |
102 |
274 |
205 |
320 |
515 |
4－φ26 |
16-M24 |
525 |
4－φ30 |
16-M27 |
142 |
|
450 |
18 |
326 |
420 |
128 |
114 |
274 |
205 |
320 |
565 |
4－φ26 |
20-M24 |
585 |
4－φ30 |
20-M27 |
160 |
|
500 |
20 |
345 |
460 |
128 |
127 |
403 |
298 |
620 |
620 |
4－φ26 |
20-M24 |
650 |
4－φ33 |
20-M30 |
190 |
